Som en elastisk kernekomponent i skinnefastgørelsessystemet er internationale jernbaneelastiske clips standardiseret omkring fire kernedimensioner: materialer, ydeevne, test og anvendelse. Den overordnede ramme præsenterer en struktur af "internationalt accepterede standarder, der leder vejen, regionale standarder giver detaljer og nationale standarder, der tilpasser sig forskellige situationer." Deres kernefunktion er at regulere design, produktion, test og brug af elastiske clips, hvilket sikrer udskiftelighed, sikkerhed og holdbarhed på tværs af forskellige lande og jernbanestrækninger, og dækker forskellige jernbanescenarier, herunder konventionel,-tog og høj-hastighedstog. I øjeblikket er internationale standarder for elastiske clips for jernbane hovedsageligt opdelt i tre kategorier: internationalt accepterede standarder, regionalt forenede standarder og standarder, der er specifikke for større lande. Disse standarder supplerer hinanden med hver sit fokus og danner tilsammen et komplet internationalt standardsystem.
1. International Organisation for Standardization (ISO) relaterede standarder
1. International Organisation for Standardization (ISO) relaterede standarder
Kernefokus er på materialeprøvning af elastikstrimler og afprøvning af fastgørelsessystem, som er grundlaget for global produktion og test af elastikbånd. Indeholder hovedsageligt:
- ISO 22074-serien: "Railway Applications-Tracks-Fastening System Test Methods" præciserer testprocedurerne og bedømmelsesstandarderne for nøgleindikatorer som klemmetryk, løftestivhed, udmattelseslevetid og isoleringsydelse. Det er den generelle generelle specifikation for verifikation af klips ydeevne.
- ISO 5948: "Spring Steel Testing Standard" fastlægger den kemiske sammensætning, mekaniske egenskaber, metallografiske struktur og andre krav til fjederstålet, der bruges til fjederstænger, og giver en samlet standard for materialevalg af fjederstænger.
Produktbeskrivelse
2. Relevante standarder for International Union of Railways (UIC) Disse standarder er specifikt designet til jernbanesporkomponenter, og disse standarder opfylder bedre jernbanernes faktiske operationelle behov og tjener som et kernegrundlag for internationalt jernbanesamarbejde. De omfatter hovedsageligt: - UIC 860-serien: "General Technical Conditions for Rail Fasteners", som dækker designprincipper, dimensionelle tolerancer, overfladebehandling og installationskrav for elastiske clips, og præciserer kompatibilitetskravene mellem elastiske clips og skinner og jernpuder, og er anvendelig til forskellige internationale jernbanelinjer:{712} "Specifikation for træthedstest af skinnefastgørelseselementer" fokuserer på udmattelseslevetidstestmetoden for elastiske clips, hvilket kræver, at de elastiske clips ikke viser revner eller fejl under specifikke cykliske belastninger for at sikre driftssikkerhed.
3. Europæiske standarder (EN)
Jernbanenettene i de europæiske lande er meget indbyrdes forbundne og har høje standarder ensartethed. Kernestandarderne svarer til at vedtage eller forfine internationale standarder og gælder for europæiske lande og lande, der vedtager europæiske jernbanetyper. Indeholder hovedsageligt:
- EN 13481-serien: "Jernbaneapplikationer-Spor-Performance Requirements for Fastener Systems" er kernestandarden for europæiske clips og er opdelt i tre dele: Del 1 (generelle krav), Del 2 (ballasterede sporbefæstelser, som tydeliggør de præstationsindikatorer, der er brugt i klasse C-modeller, f.eks. fastgørelsesanordninger, velegnet til-højhastighedstog og tunge-strækninger).
- Understøttende standarder: Tysk DIN-standard (DIN 17221 "Spring Steel Specification", DIN EN 13481, svarende til den europæiske standard), britisk BS-standard (BS EN 13481, svarende til den europæiske standard), som yderligere forfiner produktionsprocessen og testdetaljerne.
4.Nordamerikansk standard Med de amerikanske og canadiske jernbaner som kernen tilpasser den sig linjeegenskaberne for tunge belastninger og store akseltryk i Nordamerika. Standarderne fokuserer på praktisk og holdbarhed. Indeholder hovedsageligt: - AREMA-standarder (American Railway Engineering and Maintenance Association): Kapitel 3 "Sporstruktur" i "Railway Engineering Manual" præciserer knæktrykket, udmattelseslevetiden og materialekravene til de elastiske stænger. AISI 6150 fjederstål er almindeligt anvendt, og det foreskriver, at de elastiske stængers knæktryk skal nå 10-15kN, og udmattelseslevetiden bør ikke være mindre end 3×10⁶ gange. - ASTM-standarder: ASTM A232 "Spring Steel Test Specification" og "Teknisk support for ASTM E46-materiale til testmateriale og fjederpræstationsmetode" testning, og bruges sammen med AREMA-standarder. ### 3. Hovedlande-specifikke standarder (tilpasset til nationale forhold, særpræg) Hvert land kombinerer sine egne jernbanedriftskarakteristika (såsom høj-jernbanehastighed, tungt akseltryk, jernbanetypespecifikationer) og formulerer sine egne standarder på grundlag af internationale og regionale standarder for at sikre de specifikke standarder for de almindelige landestandarder og præcisere de almindelige landestandarder at den opfylder behovene i sine egne linjer.

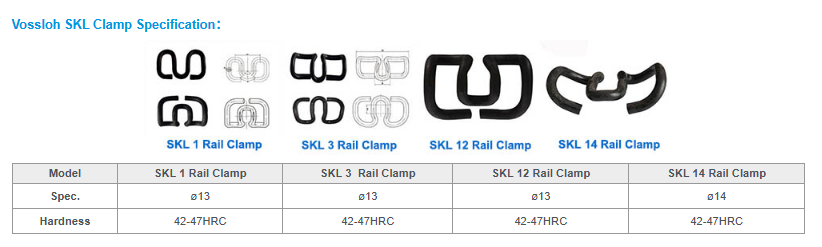

5. Tysk standard (understøttet Vossloh-system) Baseret på det tyske Vossloh-befæstelsessystem er der udviklet en eksklusiv elastisk strimmelstandard med snaptryksortering, som er velegnet til jernbanestrækninger i europæiske lande og mange lande rundt om i verden: - Kernestandarder: EN 10089 (Spring Steel Specification), DIN 2, 172-kravene, tekniske krav til SKL-serien. (SKL 12/15/18), blandt hvilke SKL 15 fjederstænger har et spændetryk på 15kN, egnet til UIC60-skinner og er den mest udbredte. 6. British Standard (understøtter Pandrol-system) Det britiske Pandrol fastener-system fokuserer på kraftige-krav til og hurtig installation. Kernestandarden er BS EN 13481. De fremhævede clips inkluderer PR-serien (højt knæktryk, velegnet til tunge-jernbaner), Fast Clip-system (for-monterede clips, understøtter mekaniseret installation) og Nabla-clips (blade-formet design, egnet til specifikke jernbagplader).

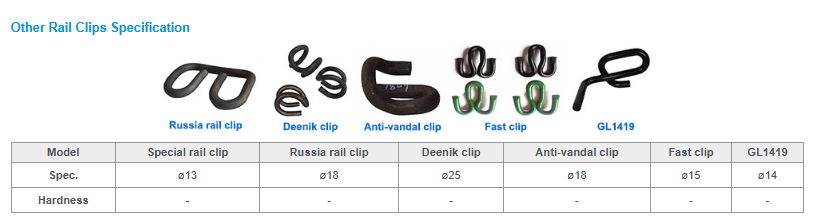

7. Andre lande-/regionsstandarder - Japan: JIS E 1115 "Track Fastener Standard", med clips-serien af E-type, velegnet til Japans smalsporede og Shinkansen høj-højhastighedsjernbanelinjer, med fokus på letvægts- og elastisk tilpasning. - Rusland: Rask 385 "Technical Condition385" som er tilpasset russiske bredsporede linjer, tydeliggør materiale, størrelse og anti-korrosionskrav for elastiske strimler, og er matchet med russiske standardskinner og jernstøtteplader. - Australien: AS 1085.14 "Track Fastener Standard", tilpasset australske tunge-krav til modstandsdygtighed over for elastiske træk på jernbaner og korrosionsbestandigheder.
8. Kinesiske standarder (TB/T-serien)
For at tilpasse sig de differentierede behov for Kinas konventionelle,-højhastigheds- og tunge-tog er der blevet dannet et komplet elastisk skinnestandardsystem, hvis kerne omfatter:
- TB/T 3065-serien: Jernbanefastgørelsesfjedre (seneste version TB/T 3065-2020), der dækker almindeligt anvendte fjedre såsom Type I, Type II og Type III, og specificerer fastgørelseskraften, fjedervandringen og materialekravene for forskellige fjedre (almindeligvis 60Si2MnA fjederstål og 60Si2MnA stål og 60Si2MnA).
- TB/T 3395.3-2015: Speciel standard for høj-elastiske clips til skinner, som stiller højere krav til elasticiteten, udmattelseslevetiden og isoleringsevnen af ballastløse skinnelastiske clips og er velegnet til højhastighedsjernbanestrækninger med hastigheder på 350 km/t og over 350,00 km/t.
I praksis prioriterer mange jernbaneprojekter UIC- og EN-standarder for at sikre grænseoverskridende kompatibilitet. Nationale standarder giver yderligere vejledning for specifikke driftsforhold. Generelt omfatter standardisering af elastiske clips materialevalg, strukturelt design og træthedsydelse, hvilket giver et solidt grundlag for sikker og pålidelig jernbanedrift over hele verden.
